Business contents

産業と環境ビジネスをバックアップする
設計会社です。

産業機械と環境機械の設計エンジニアとして総合的なソリューションを提供しております。産業機械設計、プラント設計、配管設計の設計請負業務をメインにトータルにサポート。2次元CAD、3次元CADでの図面作成、3DCADモデリング、解析業務等が可能です。また必要に応じて各種技術者派遣業務にも対応しております。

産業機械

  • 製鉄機械(多段圧延機、KTミル、棒鋼圧延ライン、シャーライン、線材圧延ライン)
  • 樹脂機械(大型混錬造粒装置、連続混錬押出機、射出成型機)

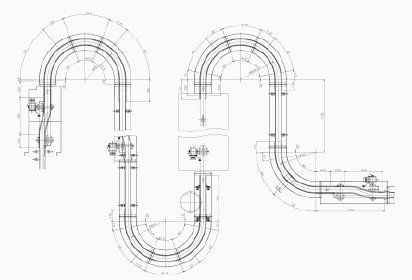

  • 搬送機械(ベルトコンベヤ、ローラコンベヤ、チェーンコンベヤ、スクリューコンベヤ)
  • サイロ設備(荷役機械装置、船積み装置、集塵装置、鋼板製穀物サイロ、搬送機械装置)
  • 省力化設備(検査装置、積載装置、圧入プレス装置、洗浄装置、切断装置)
  • 生産設備(撹拌機、粉砕機、濃縮機、立旋盤、平面研磨盤、ホーミング装置、反転装置)

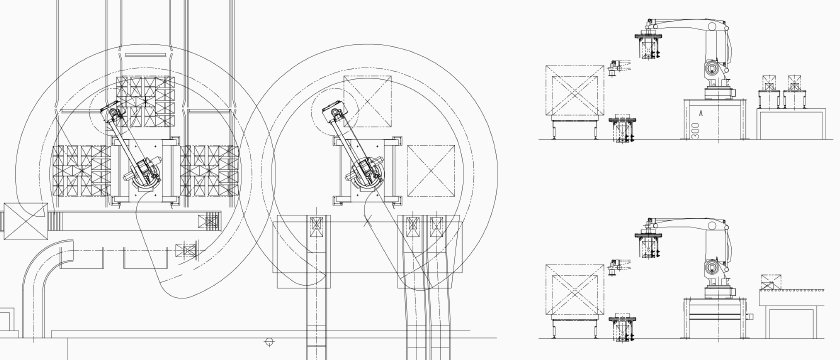

  • FA システム(溶接ロボット寸法測定装置、ネジ締め装置、箱詰め装置、カシメ装置)

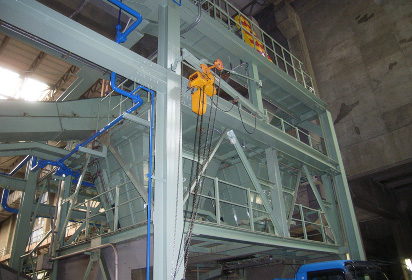

  • 各付帯設備(架構、デッキ、階段、歩廊、手摺り、ホッパー、シュート、基礎図、配管図、他)

環境機械

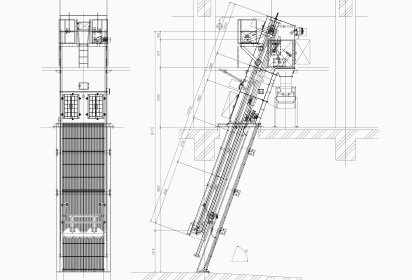

  • 上下水処理機械(自動スクリーン、コンベヤ、沈砂かき寄せ機、沈砂分離機、配管)
  • 廃棄物処理機械(破砕機、集塵機、コンベヤ、ホッパー)
  • 排水処理機械(ろ過装置、RO 膜式純水装置、凝集沈殿装置、脱水機)
  • ごみ処理機械(ろ過式集塵装置、排水処理装置、集塵装置、貯留サイロ)

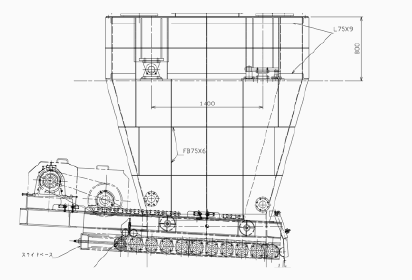

  • 粉体貯蔵設備(原材料軽量装置、バラ車投入装置、フレコン計量投入装置)
  • バイオマス設備(破砕分別装置、撹拌装置、脱臭装置・洗浄装置)

3次元設計

当社の主力となる業務の一つに「3次元設計(3DCAD)」があります。確かな技術力と3次元設計により構造から詳細まで設計業務をワンストップで行い、ものづくりに支援しています。
2次元で作成されたデータから3次元モデリングにも柔軟に対応することが可能になり、ビューワ等の活用でお客様や他分野へのプレゼンテーションが円滑に行えます。2次元ではなかなか発見する事のできない設計段階での干渉やズレが検出可能となり、コスト削減・無駄をなくす事で納期短縮にもなります。

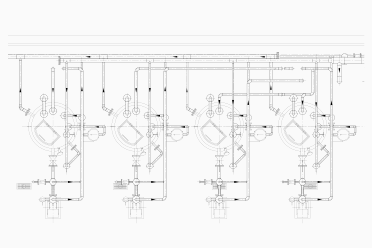

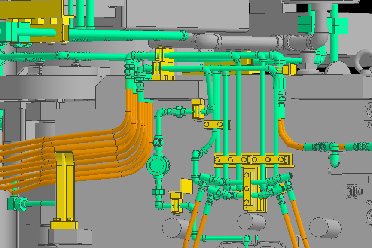

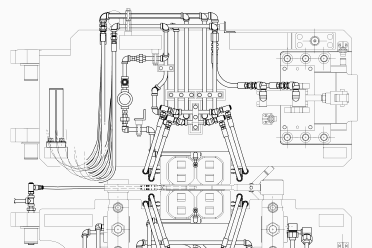

配管設計については、P&ID等を基に機能性・運転性・メンテナンス性を追求しつつ、熟練した技術者が配管計画を行う事で、配管図・アイソメ図・サポート図等の作成がスムーズに行えます。またライン変更なども容易に行え、配管材・弁等の集計もする事ができるので手配不足もなくなり時間短縮につながります。また専用ソフトがなくてもビューワを活用すれば配管ラインや機器との取り合いなどの確認、ルートの検討会などで説明が行えます。その結果、様々な問題点や確認すべき事項が抽出でき設計段階において十分な対策と検討が可能となります。

請負機械設計業務〜構想から部品図作成作業の流れ〜

  • 1. 受注・打合せ

    お客様より設計業務を受注。客先担当者様と発注仕様、品質、コスト、安全性、納期を決定。

  • 2. 構想・設計デザイン検討

    お打合せ内容を基に、機構、能力、動作など検討し、基本設計デザインを決定。基本設計の説明及び検討会を開催し、お客様に対して十分な説明を行います。

  • 3. 基本設計の検証

    この構造がお客様の要望に合っているかデザインレビューを行うことで検証。その結果、様々な問題点、確認すべき項目が抽出でき設計段階において十分な対策が検討できます。

  • 4. 設計製図

    詳細設計にて構造や問題点を解決しながら設計を進め、作業中の問題点は確認、提案を繰り返し行うことで、全体設計図として仕上げていきます。全体設計図を基に、部品図、組立図、配管図等を仕上げます。部品図等のチェックを念入りに行い、記入漏れ、仕上げ精度を確認。組立図においては、構造、動作、干渉等をチェックし、最終図面一式を納品いたします。

その他、請負機械設計業務には、お客様からの基本設計に基づき、計画設計から詳細設計・部品図作成や装置の改造・更新計画に基づき既設の装置や付帯設備をスケッチして設計製図を行います。
